氣動蝶閥系列

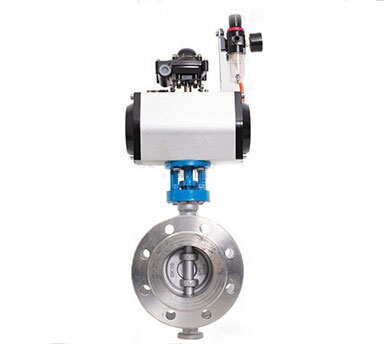

產品：RD643H氣動多層次硬密封法蘭蝶閥產品簡介
氣動多層次硬密封法蘭蝶閥系列產品，系長壽命、節能型蝶閥。其結構采用三維編心原理設計，閥座采用硬軟密封兼容的多層次結構，加工精湛，工藝先進。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
技術參數
公稱通徑 | 公稱壓力 | 試驗壓力 | 滲漏率 | 適用溫度 | 適用介質 | 驅動形式 | ||
DN（mm） | PN（MPa） | 強度試驗 | 密封試驗 | 氣密封試驗 | ＜0.1×DNmm3/s（符合GB/T13927-92標準） | 碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃ | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | 蝸桿蝸輪傳動、氣傳動、電傳動 |
50～2000 | 0.6 | 0.9 | 0.66 | 0.6 | ||||
1 | 1.5 | 1.1 | 0.6 | |||||
1.6 | 2.4 | 1.76 | 0.6 | |||||
2.5 | 3.75 | 2.75 | 0.6 | |||||
50～500 | 4 | 6 | 4.4 | 0.6 | ||||
產品特點
氣動蝶閥采用三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使電動蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下：
1、開啟力矩小，靈活方便，省力節能。
2、三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
產品采用標準
設計標準 :GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999
主要零件的材質
零件名稱 | 材料 |
閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
軸承 | 奧氏體不銹鋼、304氮化 |
填料 | 柔性石墨 |
產品執行機構
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
產品附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件
：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件
：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件
：空氣過濾減壓閥、氣源處理三聯件。

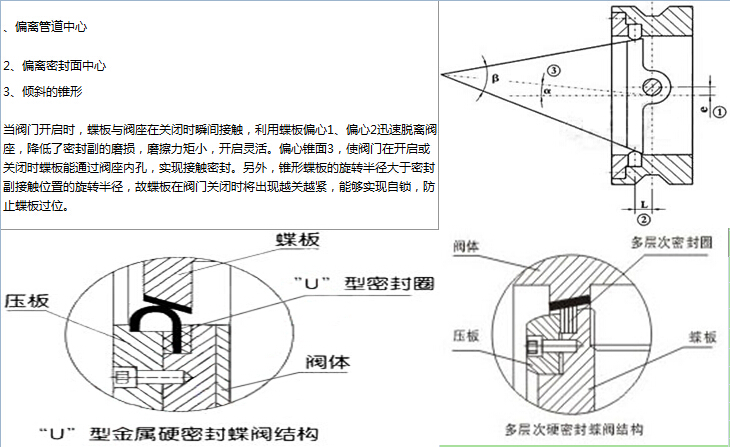

產品三偏心特點及原理

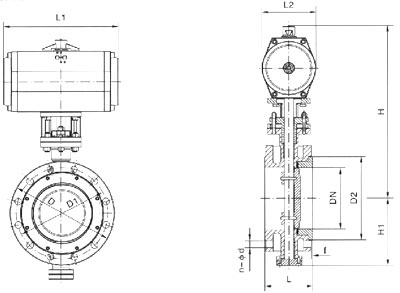

外形尺寸
